フッ素樹脂ベルトとは

繊維にフッ素樹脂コーティングを施したもの、またはゴムやポリエステルにフッ素樹脂フィルムを貼り合わせ、ベルト状に加工したものです。
広陽では、お客様の用途に最適なフッ素樹脂ベルトを、豊富なラインナップの中からご提案しております。
製品の選定から加工、設置工事まで安心しておまかせください。

フッ素樹脂ベルトの特徴

耐熱性 -100℃〜260℃での使用が可能です。
非粘着性 ものが付着しにくいという特性があります。
安定性 高温域でも高い寸法安定性があります。
取扱い性 現地施工が容易です。また、部分的な補修も可能です。
その他 耐油、耐UV、耐薬品性に優れています。軽量かつ強靭です。食品衛生法に適合しています。

▶ NEW! 焼ライン専用ベルトが出ました!詳しくはコチラ
▶ NEW! 小型コンベア対応SKIガイドベルト

belt01
belt02

用途・導入例

業種用途特性導入例
食品焼き耐熱・離型ハンバーグ・焼き魚・焼き菓子・海苔焼き
蒸し耐熱・離型・耐湿熱練り製品・餃子
乾燥
耐熱・離型・非金属(マイクロ波)インスタント食品・ペットフード
解凍(高周波)離型・非金属魚・肉の解凍
水切り離型・通気性米・カット野菜
殺菌・殺虫耐熱・離型・非金属(マイクロ波)もやしの大豆の殺菌・ゴマの殺虫
冷却耐熱・離型・通気性ご飯の冷却
印刷乾燥耐熱・離型・通気性UV印刷・艶出し加工・プリント基板
包装機カップシール耐熱・離型豆腐・ヨーグルト等カップ包装全般
バンドシール耐熱・離型製袋等
製袋耐熱・離型袋製造
シュリンク耐熱・離型・通気性シュリンク包装機
繊維加熱・プレス耐熱・離型・通気性不織布製造・型綿製造
スチーム耐熱・通気性・耐湿熱風合い機・収縮機
乾燥耐熱・通気性・耐湿熱染色生地
ゴム・樹脂製造加熱耐熱・離型性・非金属(マイクロ波)人工レザーシート・ゴムホースの加硫
熱プレス耐熱・離型ゴムの加硫・複合ゴムの熱プレス
アニール耐熱・離型・通気性樹脂のアニール
電子部品加熱耐熱・離型・通気性樹脂基板のバリ取り
乾燥耐熱・耐薬品・耐湿熱基板の洗浄後の乾燥
自動車加熱・プレス耐熱・離型・通気性内装材・断熱材・樹脂カバー
アニール耐熱・離型・通気性ヘッドライト・テールレンズのアニール
建材熱プレス耐熱・離型合板製造
加熱耐熱・離型発泡樹脂板の製造

フッ素樹脂ベルトの種類

ガラスクロス(平織り・メッシュ)

ガラスクロスにフッ素樹脂をコーティングしたものです。ガラスクロスの機械的強度とフッ素樹脂の特性を複合させた高機能材料です。
使用温度:-100℃~260℃

アラミドクロス(平織り・メッシュ)

基本的特性はガラスクロスとほぼ同等です。ガラスクロスに比べて屈曲疲労、湿熱に対して優れています。
使用温度:-100℃〜200℃

NEWフッ素樹脂コートファブリック+フッ素樹脂フィルムラミネート HT-FL

ガラスクロスにフッ素樹脂をコーティングしたファブリック(シート)にフッ素樹脂フィルムをラミネートした商品です。
通常のファブリックに比べフィルムをラミネートすることにより耐浸透性に極めて優れています。
それにより従来品では使用が難しい油が多く出る焼ラインで高い耐久性を持ちます。

用途
肉、魚などの焼ライン・餃子、飲茶等の焼き色を付けるライン等
 重量(g/m2)
厚さ(mm)幅(mm)
引張強度

(N/50mm)
HT-FL4C
190
0.10
1010
790
610
HT-FL6C
290
0.15
1010
1100
960
HT-FL10C
490
0.25
1010
2400
1795
HT-FL12C
590
0.29
1010
2400
1795
HT-FL14C
710
0.35
1010
2200
2200
フッ素樹脂コートファブリック+フッ素樹脂フィルムラミネート HT-FL
フッ素樹脂コートファブリック+フッ素樹脂フィルムラミネート HT-FL

NEW小型コンベア対応SKIガイドベルト

従来の縫い付けガイドと比較して10倍の以上の耐久性があります。
SKIガイドベルトは幅広い汎用性で色々な業界での可能性を広げます。

▶詳細はこちら【PDF】



一般特性

ガラス繊維

グレード品番厚み(mm)
最大幅(mm)
重量(g/㎡)
引張り強度
タテ
(N/cm)
ヨコ
平織り(ベージュ)

GPS-03
0.075
1,000
130
150
90
GPS-04
0.100
1,000
175
290
160
GPS-05
0.125
1,800
265
280
250
GPS-08
0.160
1,000
265
330
310
GPS-10
0.220
2,100
425
500
410
GPS-14
0.330
2,300
485
710
540
GPS-21
0.580
2,100
1,125
820
650
GPS-22
0.540
2,300
700
1,180
750
GPS-35
0.915
2,300
1,220
1,040
820
平織り/静電防止 (黒・グレー)
GPS-10B
0.245
2,100
485
470
450
GPS-14B
0.385
2,300
745
860
660
メッシュ(ベージュ)GL-05
0.840
3,100
450
350
440
GT-08
0.800
3,000
570
840
570
GL-09
0.685
3,000
450
440
-
GT-10
0.560
1,900
460
520
740
GP-12
0.900
3,150
557
810
-
メッシュ/静電防止(黒)GL-05B
0.950
2,700
470
350
440
GT-08B
0.860
1,900
595
840
570
GL-09B
0.685
3,000
450
440
-
GT-10B
0.650
1,900
46
520
740

アラミド繊維

グレード品番厚み(mm)
最大幅(mm)
重量(g/㎡)
引張り強度
タテ
(N/cm)
ヨコ
平織り(ブラウン)

TPS-05
0.110
900
170
610
480
TPS-08
0.155
900
220
840
700
TPS-12
0.310
900
440
1,800
1,400
TPS-14
0.350
1,600
575
1,800
1,300
メッシュ(ブラウン)TL-05
0.850
3,100
290
1,100
1,200
TSL-05
1.150
3,400
380
1,100
1,200
TL-090.3001,500300700700
TP-12
0.600
2,700
320
800
800

※その他の品種・寸法も対応可能な場合もありますので、お問い合わせください。

pdf
継手方法

設計確認事項

経験豊富な弊社担当者が設計を行います。ベルト使用環境の下記によって、選定できるベルトや設計が決まります。

素材 ガラス・アラミド・ゴムラミネート・その他 速度 m/min
厚み T 温度
W プーリー径 ヘッド  Φ ・ テール  Φ
接合方法 W 蛇行(方式)
現地施工 有 ・ 無 運搬重量 kg/m

加工の流れ

STEP1:選定
使用するフッ素樹脂ベルトを決めます。

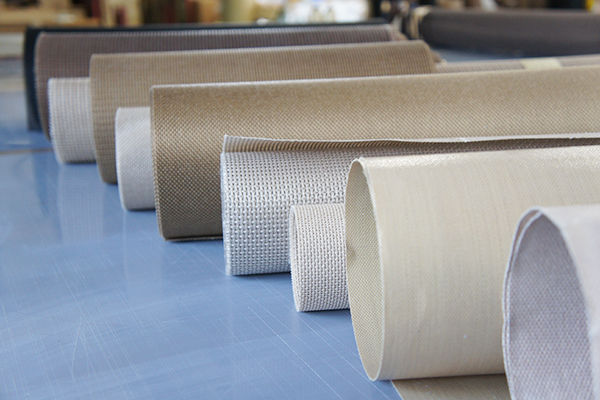

最適なベルトを用意します

最適なベルトを用意します

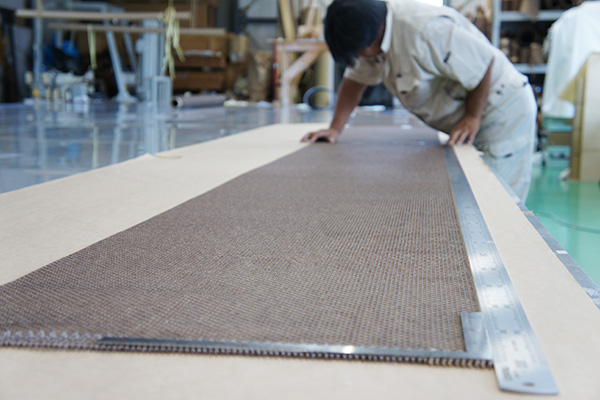

長いベルトを工場の大きな台に広げます

長いベルトを工場の大きな台に広げます

STEP2:裁断
設計に基づき、裁断します。

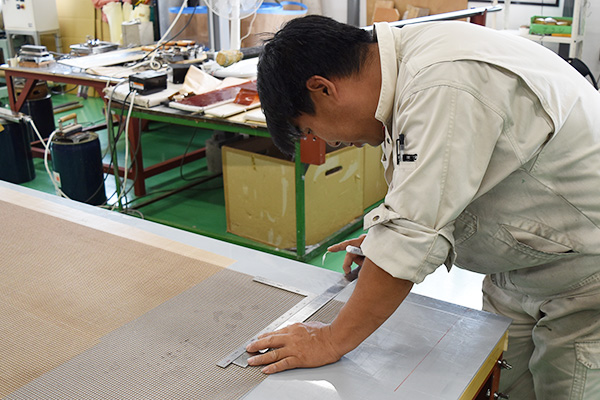

裁断のための寸法を測っています

裁断のための寸法を測っています

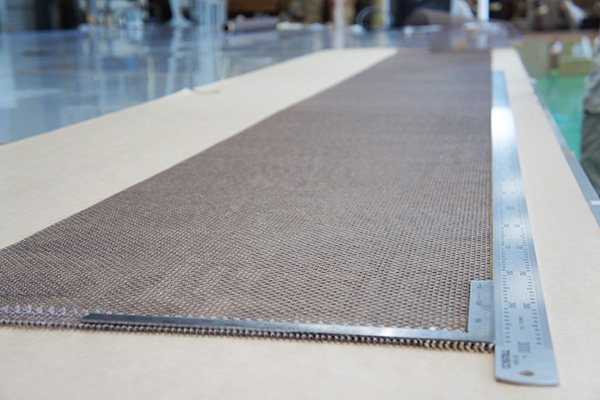

設計通りに裁断します

設計通りに裁断します

STEP3:加工
お客様の機械に合った仕様に加工いたします。

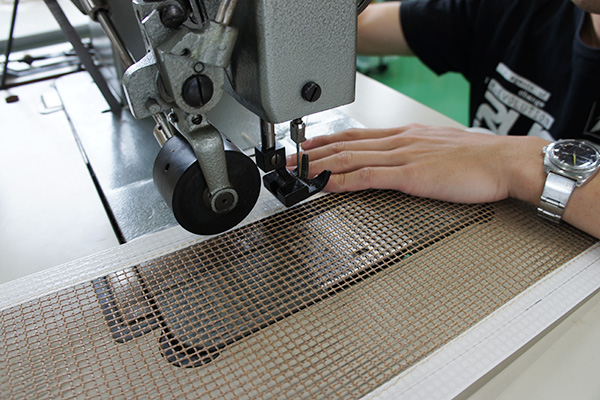

縫製加工中

縫製加工中

縫製した部分にフッ素樹脂が入った塗料を塗布します

ほつれ防止の補強をします

STEP4:検査
当社規定の検査基準に沿って検査を行います。

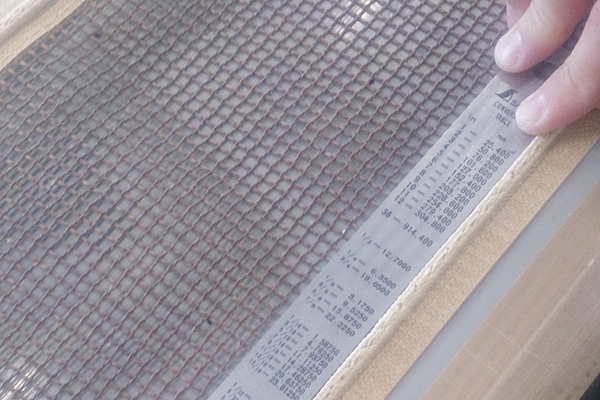

ガイドの直線性検査

ガイドの直線性検査

STEP5:出荷
お客様の元に納品いたします。

取付工事

広陽では、取付工事までワンストップでお引き受けしております。
